LC单管长轴深井泵_深井长轴泵

  • 所属分类:单管液下泵

  • 点击次数:
  • 发布日期:2019-4-30 12:10:19
  • 全天固话:0523-84319236
  • 微信联系:18752695028
详细介绍

一、LC单管长轴深井液下泵概述


 LC型单管长轴泵是在吸收国内外设计和制造先进经验的基础上,结合市场需求研制的先进成熟的系列产品。输送清水和含一定固体颗粒(如铁屑、砂粒、煤粉等)的污水、具腐蚀性工业废水、海水;输送液体温度不超过80℃。广泛用于原生水处理厂、污水处理厂、冶金钢铁行业(特别是该行业漩流池输送氧化铁皮)、电厂、矿山、市政工程及农田水利工程。



二、LC长轴深井泵型号意义


 型号意义

  300HLC2-50A

  300—泵出口直径为φ300mm

  LC—立式长轴泵

  2—叶轮级数为2级(级数为1时略)


      50—设计点扬程为50m


  A—叶轮外径切割代号




三、LC长轴深井液下泵结构特点


  LC型单管长轴泵入口垂直向下,出口水平,单基础安装,泵和电机直联;从电机端俯视,泵为逆时针方向旋转,主要特点有:

  1、用水力设计软件优化设计,性能优越,并充分考虑了叶轮及导叶的抗磨蚀性,使叶轮等易损件寿命大大提高;产品运行平稳、安全可靠、高效节能。


  2、水泵进口装有滤网,开孔大小适当,既有效地防止大颗粒杂质进入泵内损坏水泵,同时又保证了净进水面积是扬水管断面面积的3.5倍以上,最大限度地减少了进口损失,提高了水泵效率。


  3、叶轮采用平衡孔平衡轴向力,叶轮前后盖板均设有可更换的密封环,保护叶轮及泵体。密封环采用特殊堰堤型结构,可有效防止泵停机后氧化铁皮或其它杂质沉至密封环间隙进口处,极大地提高了密封环和叶轮的使用寿命。


  4、泵中间轴、扬水管和护管为多节,中间接轴采用套筒联轴专利技术,径向同轴度比其它联轴方式提高十倍,整机振动减少70%以上;扬水管数量可根据用户需要增减,适应不同的液下深度。叶轮、导叶体可为多级,适应不同的扬程要求。


  5、水泵扬水管由法兰连接,中间有导轴承。水泵导轴承采用加强型填充聚四氟乙烯或加拿大赛龙轴承,也可采用丁腈橡胶(用于介质温度高于55℃),轴由护管保护。当输送清水时,可取消护管,导轴承不必接冷却润滑水;输送污水时,导轴承须外接冷却润滑水。对现场没有清洁水或清洁水成本较高的地方,可增设特殊结构,采用泵输送的介质经过过滤或沉淀分离后对导轴承进行冷却润滑。润滑水系统可增设流量及压力继电器等控制元件,开机前供水量低于额定供水量时,泵不能起动,当运行过程中由于某种原因(管路堵塞)造成缺水,缺压时,继电器发出报警信号,控制室蜂鸣器鸣叫,红灯报警,此时可打开旁通系统的阀门供水,保证供水充分,同时可对故障进行检修,这一控制系统可实现远程摇控。


  6、泵的残余轴向力和转子部件的重量由电机座内的推力轴承承受或带推力轴承的电机承受。推力轴承用稀油润滑,并外接水进行冷却。推力轴承可埋设温控元件。


  7、泵的轴封为填料密封,轴封及导轴承处装有可更换的轴套,以保护轴。叶轮的轴向位置由轴承部件上端或泵联轴器内的调整螺母来调整,十分方便。


  8、水泵可配备控制柜,它具有根据液位自动启停和过载报警及实时远程监控等多种功能,可实现多泵联网远程集中控制。口径大于500mm的泵设有自动排气系统。

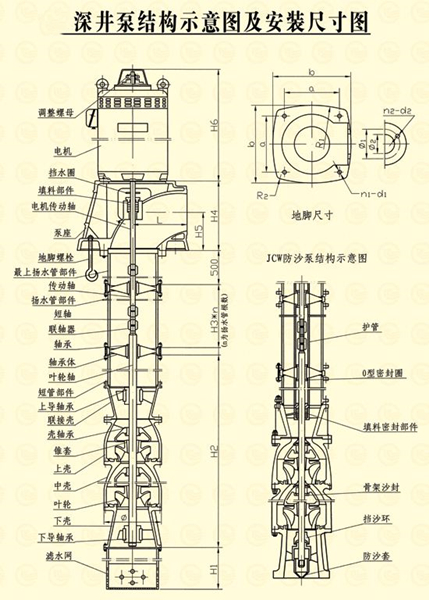

四、单管深井长轴泵结构图

timg (16)_副本.jpg


五、LC长轴深井泵性能参数

流量

扬程

转速

轴功率

电机

效率.

泵重量


型号Type

功率

型号


m3/h

l/s

m

rpm

kw

kw


%

kg

150LC-23

75

20.83

27.5

2980

7.8

18.5

Y160L-2

72

610+100N

150

41.67

23

12.4

76

190

52.78

16.5

11.7

73

150LC-30

75

20.83

36

2980

10.22

22

Y180M-2

72

620+100N

150

41.67

30

16.35

75

190

52.78

24

17.5

71

150LC2-46

75

20.83

55

2980

15.61

37

Y200L2-2

72

645+100N

150

41.67

46

24.74

76

190

52.78

33

23.41

73

150LC2-60

75

20.83

72

2980

20.4

45

Y225M-2

72

660+100N

150

41.67

60

32.7

75

190

52.78

48

35

71

150LC3-90

75

20.83

108

2980

30.7

75

Y280S-2

72

700+100N

150

41.67

90

49.1

75

190

52.78

72

52.5

71

200LC-19

190

52.78

22

1480

15.6

30

Y200L-4

73

900+170N

300

83.33

19

20.2

77

360

100

15.8

21.5

72

200LC-23

190

52.78

26.8

1480

19

37

Y225S-4

73

900+170N

300

83.33

23

24.4

77

360

100

20.2

27.2

73

200LC2-38

190

52.78

44

1480

31.2

55

Y250M-4

73

1020+170N

300

83.33

38

40.3

77

360

100

31.6

43.1

72

200LC2-46

190

52.78

53.6

1480

38

75

Y280S-4

73

1020+170N

300

83.33

46

48.8

77

360

100

40.4

54.4

73

200LC3-57

190

52.78

66

1480

46.8

75

Y280S-4

73

1140+170N

300

83.33

57

60.5

77

360

100

47.4

64.6

72

200LC3-69

190

52.78

80.4

1480

57

110

Y315S-4

73

1140+170N

300

83.33

69

73.2

77

360

100

60.6

81.6

73

200LC4-92

190

52.78

107.2

1480

76

132

Y315M-4

73

1260+170N

300

83.33

92

97.6

77

360

100

80.8

108.8

73

250LC-20

360

100

22.8

1480

30.2

45

Y225M-4

74

1200+250N

480

133.3

19.8

32.8

79

540

150

17.8

34.9

75

250LC-32

360

100

35.5

1480

47.1

75

Y280S-4

74

1280+250N

480

133.3

31.5

52.5

78.5

540

150

29.1

58.7

73

250LC2-40

360

100

45.6

1480

60.5

90

Y280M-4

74

1400+250N

480

133.3

39.6

65.6

79

540

150

35.6

69.9

75

250LC2-63

360

100

71

1480

94.2

160

Y315L1-4

74

1500+250N

480

133.3

63

105

78.5

540

150

58.2

117.3

73

250LC3-95

360

100

106.5

1480

141.2

220

Y315M1-4

74

1720+250N

480

133.3

94.5

157.4

78.5

540

150

87.3

176

73

300LC-25

540

150

27.5

1480

54.7

75

Y208S-4

74

1340+270N

660

183.3

25

56.6

79.5

750

208.3

21.6

58.9

75

    参数

流量

扬程

转速

轴功率

电机 Motor

效率

泵重量

      Date

Capacity

Head

Speed

Shaft

Eff.

Weight


Q

H

n

power



型号




Pa

功率

型号



 Type





Power

Type








P





m3/h

l/s

m

rpm

kw

kw


%

kg

300LC-39

540

150

43

1480

85.5

132

Y315M-4

74

1480+270N

660

183.3

39

88.8

79

750

208.3

35.6

97

75

300LC2-50

540

150

55

1480

109.4

160

Y315L1-4

74

1580+270N

660

183.3

50

113.1

79.5

750

208.3

43.2

117.7

75

300LC2-78

540

150

86

1480

171

250

Y355M2-4

74

1780+270N

660

183.3

78

177.6

79

750

208.3

71.2

194

75

350LC-19

750

208.3

22.2

1480

60.5

90

Y280M-4

75

1540+270N

900

250

19.3

58.4

81

1050

291.7

16.1

60.6

76

350LC-30

750

208.3

33.5

1480

90.1

132

Y315M-4

76

1650+320N

900

250

30.2

92

80.5

1050

291.7

25.5

98.6

74

350LC-48

750

208.3

51.8

1480

143.1

200

Y315L2-4

74

1750+320N

900

250

47.9

146.8

80

1050

291.7

42.5

162.1

75

350LC2-60

750

208.3

67

1480

180.2

250

Y315M2-4

76

1920+320N

900

250

60.4

184

80.5

1050

291.7

51

197.2

74

400LC-25

1050

291.7

28.3

1480

106.6

160

Y315L1-4

76

2170+380N

1320

366.7

25

109.7

82

1500

416.7

22

116.8

77

400LC-39

1050

291.7

44.3

1480

169

250

Y355M2-4

75

2280+380N

1320

366.7

39

172.1

81.5

1500

416.7

34.3

186.9

75

400LC2-50

1050

291.7

56.6

1480

213.1

315

Y355L2-4

76

2520+380N

1320

366.7

50

219.3

82

1500

416.7

44

233.6

77

400LC-62

1050

291.7

68.5

1480

257.9

355

YLS4001-4

76

2650+400N

1320

366.7

61.9

274.9

81

1500

416.7

56.6

308.5

75

450LC-17

1500

416.7

19.7

980

104.6

132

Y315L1-6

77

2540+450N

1740

483.3

17.4

98.8

83.5

1920

533.3

15.7

108.1

76

450LC-27

1500

416.7

29.8

980

162.4

220

Y355L1-6

75

2650+500N

1740

483.3

27.2

155.4

83

1920

533.3

25

169.9

77

450LC-43

1500

416.7

46.2

980

245.3

315

YLS4003-6

77

2800+500N

1740

483.3

43.1

249.2

82

1920

533.3

40.5

278.8

76

450LC2-54

1500

416.7

59.6

980

324.8

400

YLS4005-6

75

3100+500N

1740

483.3

54.4

310.8

83

1920

533.3

50

339.7

77

500LC-20

1920

533.3

21

980

137.3

200

Y355M3-6

80

3600+900N

2160

600

20

139.3

84.5

2400

666.7

17.8

147.4

79

500LC-31

1920

533.3

34

980

222.4

280

YLS4002-6

80

4000+900N

2160

600

31.4

220

84

2400

666.7

28.5

235.9

79

500LC-50

1920

533.3

52.8

980

347.5

450

YLS4501-6

79.5

4300+900N

2160

600

49.8

353.2

83

2400

666.7

46.1

386.5

77

    参数

流量

扬程

转速

轴功率

电机 Motor

效率

泵重量

      Date

Capacity

Head

Speed

Shaft

Eff.

Weight


Q

H

n

power



型号




Pa

功率

型号



 Type





Power

Type








P





m3/h

l/s

m

rpm

kw

kw


%

kg

500LC2-63

1920

533.3

68

980

444.7

560

YLS4503-6

80

4600+900N

2160

600

62.8

440.1

84

2400

666.7

57

471.9

79

600LC-25

2400

666.7

29.7

980

239.8

315

YLS4003-6

81

4800+1060N

3000

833.3

25

238.8

85.6

3420

950

21.6

245.5

82

600LC-39

2400

666.7

43.9

980

354.5

450

YLS4501-6

81

5340+1060N

3000

833.3

39

375.1

85

3420

950

34.3

389.8

82

600LC-62

2400

666.7

68.2

980

550.1

710

YLS5001-6

81

5340+1060N

3000

833.3

62

599.2

84.5

3420

950

56.7

651.7

81

700LC-20

3420

950

22.6

742

253.5

315

YLS4501-8

83

5230+1200N

3900

1083.3

20.3

252.1

85.5

4380

1216.7

17.9

254.1

84

700LC-32

3420

950

33.4

742

388.7

450

YLS4505-8

80

5440+1200N

3900

1083.3

31.7

400.6

84

4380

1216.7

27.3

401.9

81

700LC-50

3420

950

53.6

742

623.8

800

YLS5601-8

80

5760+1200N

3900

1083.3

50.3

635.7

84

4380

1216.7

46.3

681.6

81

800LC-24

4380

1216.7

27.4

742

398.4

500

YLS5001-8

82

6120+1380N

5100

1416.7

24.3

401.6

84

5600

1555.6

22

419.2

80

800LC-38

4380

1216.7

41.4

742

602

710

YLS5004-8

82

6340+1380N

5100

1416.7

37.9

626.4

84

5600

1555.6

34.8

663.2

80

800LC-60

4380

1216.7

64.8

742

953.9

1120

YLS6301-8

81

6670+1380N

5100

1416.7

60.2

995

84

5600

1555.6

56.7

1054.1

82

900LC-21

5600

1555.6

22.9

590

425.7

500

YLS5003-10

82

7120+1630N

6300

1750

20.8

424.7

84

7000

1944.4

18.6

443

80

900LC-33

5600

1555.6

35.1

590

652.6

800

YLS6302-10

82

7410+1630N

6300

1750

32.6

665.6

84

7000

1944.4

29.7

707.4

80

900LC-52

5600

1555.6

56.7

590

1073.8

1250

YLS6303-10

80.5

7820+1630N

6300

1750

51.7

1081.3

82

7000

1944.4

48.3

1180

78

1000LC-25

7000

1944.4

28.7

590

667.6

800

YLS5602-10

82

8240+1950N

8400

2333.3

25.2

678.6

85

9400

2611.1

22.4

708.4

81

1000LC-39

7000

1944.4

43.7

590

1029.1

1250

YLS6303-10

81

8510+1950N

8400

2333.3

39.4

1061

85

9400

2611.1

35.1

1112.1

82

1000LC-63

7000

1944.4

68.2

590

1606

2000

YL2000-10 /1703-1

81

8920+1950N

8400

2333.3

62.6

1705.8

84

9400

2611.1

58.1

1860.3

80

1000LC-63A

6650

1847.2

61.6

590

1395.3

2000

YL2000-10 /1703-1

80

8920+1950N

7980

2216.7

56.5

1480.3

83

8930

2480.1

52.4

1593.6

80

注:N为扬水管节数


上一篇:没有了!
下一篇:没有了!
