浓硫酸液下泵

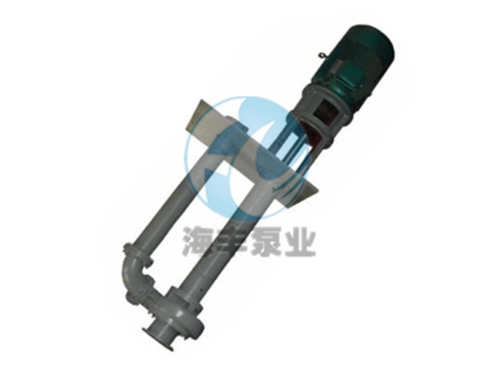

LSB浓硫酸液下泵_高温浓硫酸专用泵

  • 所属分类:浓硫酸液下泵

  • 点击次数:
  • 发布日期:2019-4-29 15:38:17
  • 全天固话:0523-84319236
  • 微信联系:18752695028
详细介绍

一、LSB高温浓硫酸液下泵介绍

LSB型高温硫酸液下泵主要应用于高温浓硫酸介质的输送同时兼容液下泵所有其它应用领域,其性能和尺寸符合DIN24256 / ISO2858标准,通作化程度高,拆装维护方便.


LSB液下泵广泛吸取国内外硫酸泵结构设计的经验,增加吸入管长度,使泵组的刚性提高,运转平稳可靠,是一种立式单级单吸悬臂液下泵。研制和选择泵的优秀水力模型,使运转性能稳定,并且高效节能.研制和采用先进的耐腐材料,


LSB硫酸液下泵过流部件采用IMRC-1(lewmet-55)合金、20号合金制造,其余部位采用特种耐腐蚀铸铁制造,使泵的使用寿命进一步加长,是广大客户的放心产品,热忱欢迎前来咨询订购。



二、LSB高温浓硫酸液下泵型号意义

   40LSB-30A

   40代表流量(m3/h)

   LSB代表系列代号

   30代表扬程(m)

   A代表叶轮切割


三、LSB浓硫酸液下泵结构特点

LSB型液下泵是立式单级单吸离心泵,主要由泵体、泵盖、叶轮、轴、底板、中间接管、出口管及密封、轴承、联轴器等零部件组成组成。


轴向推力主要靠叶轮背叶片来平衡。


剩余轴向力及转子重量靠滚动轴承承受。

泵可充分利用自身吸上高度,增加吸入管可增加泵机组的插入深度。


但起动前,液面必须高于叶轮中心线以上。


转向:从电机往泵端看为逆时针方向旋转。


四、LSB浓硫酸液下泵性能参数表

泵型号

Q(m3/h)

H(m)

N(r/min)

η(%)

功率(KW)

质量(KG)

Pa

Pgr

25LSB-40

25

40

2950

60

4.5

11

570

25LSB-40A

23.7

36

2950

59

3.9

11

570

25LSB-40B

22.5

32

2950

58

3.4

11

570

25LSB-40C

21

29

2950

57

2.9

7.5

570

55LSB-40

55

40

2950

66

9.1

22

630

55LSB-40A

52

36

2950

65

7.8

18.5

630

55LSB-40B

49.5

32

2950

64

6.7

15

630

55LSB-40C

46.7

29

2950

63

5.9

15

630

100LSB-40

100

40

2950

68

16

37

740

100LSB-40A

95

36

2950

67

13.9

30

740

100LSB-40B

90

32

2950

66

11.9

30

740

100LSB-40C

85

29

2950

65

10.3

30

740

100LSB-50

100

50

2950

74

18.4

45

735

100LSB-50A

95.3

45.5

2950

73

16.2

37

735

100LSB-50B

90.7

41

2950

72

14

37

735

20LSB-30

20

30

1450

43

3.8

11

730

20LSB-30A

19

27

1450

42

3.3

11

730

20LSB-30B

18

24

1450

41

2.9

7.5

730

20LSB-30C

17

21.5

1450

40

2.5

7.5

730

40LSB-30

40

30

1450

53

6.2

15

980

40LSB-30A

38

27

1450

52

5.4

15

980

40LSB-30B

36

24

1450

51

4.6

11

980

40LSB-30C

34

21.5

1450

50

4.0

11

980

80LSB-30

80

30

1450

65

10

30

940

80LSB-30A

76

27

1450

64

8.7

22

940

80LSB-30B

72

24

1450

63

7.5

22

940

80LSB-30C

68

21.5

1450

62

6.4

18.5

940

200LSB-30

200

30

1450

78

20.9

55

1020

200LSB-30A

190

27

1450

77

18.1

45

1020

200LSB-30B

180

24

1450

76

15.5

37

1020
